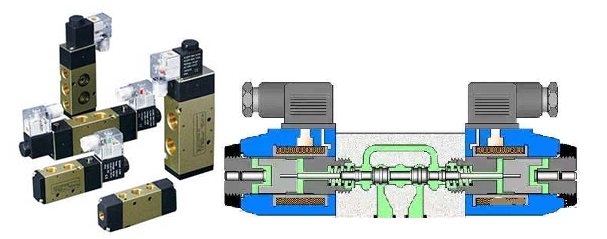

YBZ406-QS-Y电磁阀是当系统需要实现程序控制或两位控制时，除要考虑交、直流电源及电压、频率外、必须注意电磁阀与调节作用型式的关系。如果要求加大电磁阀与调节阀作用型式的关系，可配用“常开型”或“常闭型”。如果要求加大电磁阀的容量，来缩短动作时间，可以并列使用两台电磁阀或把电磁阀作为先导阀与大容量气动电器组合使用。电磁换向阀配备有手动控制装置，在电力出现故障或停电的情况下，可用螺丝卢子转动调节螺丝，使气动执行装置和阀门回复原
来位置。
1、单电控电磁阀:供电时阀门开启或关闭，断电时阀门关闭或开启。
2、双电控电磁阀:一个线圈通电时阀门开启，另一个线圈通电时阀门关闭，具有记忆功能。
3、 体积小、重量轻、动作灵敏、低功耗、可集成安装。
4、 阀体材质为铝合金
5、 可用微电信号控制，适用于机电一体化领域。
6、广泛应用于各行业的气动控制系统中，尤其适用于电子机械、包装机械、食品机械，医疗机械，办公机械及流水线。
螺纹连接尺寸：M5、1/8、1/4、3/8、1/2，3/4、1（in）
工作介质：经过过滤的压缩空气
进口压力（MPa）：0.8MPa
使用温度范围（℃）-10~+55（在不冻结条件下）
工作方式：两位三通（单、双电控）、两位五通（单、双电控）、三位五通（双电控中封、中排、中压）
工作电压：AC220V、DC24V、
|
公称通径（mm） |
3 |
6 |
8 |
10 |
15 |
20 |
25 |
|||||||
|
工作压力范围（bar） |
二位阀 |
1.5~8 |
||||||||||||
|
三位阀 |
2.5~8 |
|||||||||||||
|
使用温度范围（℃） |
-10~+55 |
|||||||||||||
|
有效截面积（mm2） |
二位阀 |
≥3 |
≥10 |
≥20 |
≥40 |
≥60 |
≥110 |
≥190 |
||||||
|
三位阀 |
≥3 |
≥5 |
≥10 |
≥20 |
≥40 |
≥60 |
≥110 |
|||||||
|
工作电压 |
AC:220V,DC:24,50Hz |
|||||||||||||
|
允许电压波动（%） |
-15~+10 |
|||||||||||||
|
换向时间（s） |
≤0.03 |
≤0.04 |
≤0.06 |
≤0.1 |
||||||||||
